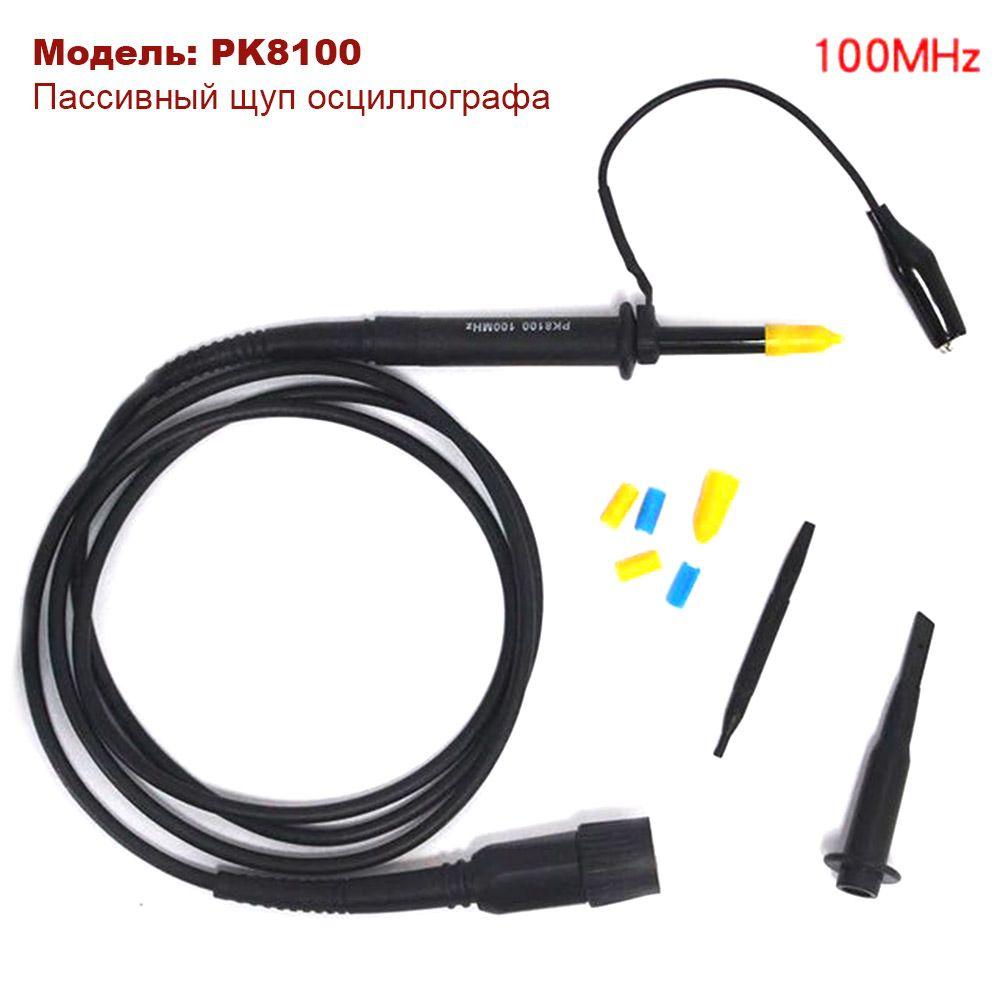

PK8100 щуп-ділювач для осцилографа 15/100 МГц
Щуп-ділювач PK8100 щуп-ділювач для осцилографа 15/100 МГц призначений для розширення діапазону вхідних напруги, збільшення вхідного опору, зменшення вхідної ємності, а також підвищення зручності завдяки довжині кабелю, малій вазі/габаритів, і додаткових насадок
| Атенюатор 10х | Атенюатор 1x | |
| Ослаблення | 10:1 | 1:1 |
| Максимум. Вхідна напруга | 600VDC + pk.AC | 600VDC + pk.AC |
| Пропускна здатність | 100 МГц | 15 МГц |
| Час наростання | 3,5 нс | 23,3 нс |
| Вхідна місткість | 15 пф | 46 pF + osc.inp.cap. |
| Вхідний опір | 10 МОм | 1 МОм |
| Діапазон компенсації | 10-50 пф | ----- |
| Довжина кабелю | 48,00 дюйма/1,2 м | |
- Найбільш часто використовуваний щуп осцилограф — інструмент, який використовується щодня інженерами та техніками
- Спеціально розроблений відповідно до стандартів IEC1010-2-031, 600 В, CATII і підходить для HP, Tektronix і більшості цифрових і аналогових осцилографів із роз'ємом BNC.
- Мініатюрний наконечник зонда, сумісний із широким спектром більшості аксесуарів і адаптерів
- Ділник 1X/10X перемикання за допомогою перемикача, розташованого на щупі
- Роз'єм BNC із захисним кожухом
- Знімний заземлювальний дріт із обертовою манжетою для зручності під'єднання
- Ергономічний дизайн, цілісний, міцний, литий гумовий корпус
- Гнучкий легкий кабель
Зводна характеристика пасивних щупів серії PK8000 20 МГц ~ 200 МГц
| Модель | Ділитель | Ширина смуги (-3 дБ) МГц |
Час наростання (нс) |
Компенсаційний діапазон (ф) |
Напруга МАКС. |
Вхід (МОм) |
Вхідна місткість. (пф) |
GND Ref |
| PK8020 | X1 / X10 | 15/20 | 23.3/17.5 | 10-60 | 600 | 1/10 | 60/15 | X |
| PK8040 | X1 / X10 | 15/40 | 23.3/8.75 | 10-60 | 600 | 1/10 | 60/15 | X |
| PK8060 | X1 / X10 | 15/60 | 23.3/5.8 | 10-60 | 600 | 1/10 | 60/15 | X |
| PK8100 | X1 / X10 | 15/100 | 23.3/3.5 | 10-60 | 600 | 1/10 | 60/15 | X |
| PK8150 | X1 / X10 | 15/150 | 23.3/2.3 | 10-60 | 600 | 1/10 | 60/15 | X |
| PK8200 | X1 / X10 | 15/200 | 23.3/1.75 | 10-60 | 600 | 1/10 | 60/15 | X |
|
||||||||
