P2100 щуп осцилографа 100МГц, 1:10 комплект 2 шт.

Щуп зонд P2100 для осцилографа 100 МГц, 600 В, 1x/10x (комплект 2 штуки)

P2100 комплект із 2 пасивних осциллографічних пробників зі смугою пропускання 100 МГц, має перемикний коефіцієнт поділу 1:1 і 1:10.

Призначений для безпечної роботи з напругою до 600 В у режимі поділу 1:10. Ці щупи рекомендуються для осцилографів початкового рівня, наприклад, портативних. Для стаціонарного менш серйозного осцилографа варто дивитися щупи за зовсім інші гроші.

Комплект складається з 2 пробників, ціна вказана за комплект.

• Пропускна здатність: 100 МГц
• Час наростання: 3,5 нс
• Коефіцієнт загасання: 1X/10X
• Вхідний опір: 1 МОм/10 МОм±2%
• Вхідна ємність: 1X: 70-120 ПФ, 10X: 14–18 пФ
• Максимальна вхідна напруга: 1X-200 Вольт робоча напруга (пік-пік), 10X-600 вольтів робоча напруга (пік-пік)
• Діапазон компенсації: 14-45 ПФ
• Умови експлуатації: 0-50 °C, 0-80% відн. вологості
• Умови зберігання: від -20 до 60 °C, 0-90% відн. вологості
• Розмір: 110 ± 2 см
• Вага: приблизно 130 г/комплект.

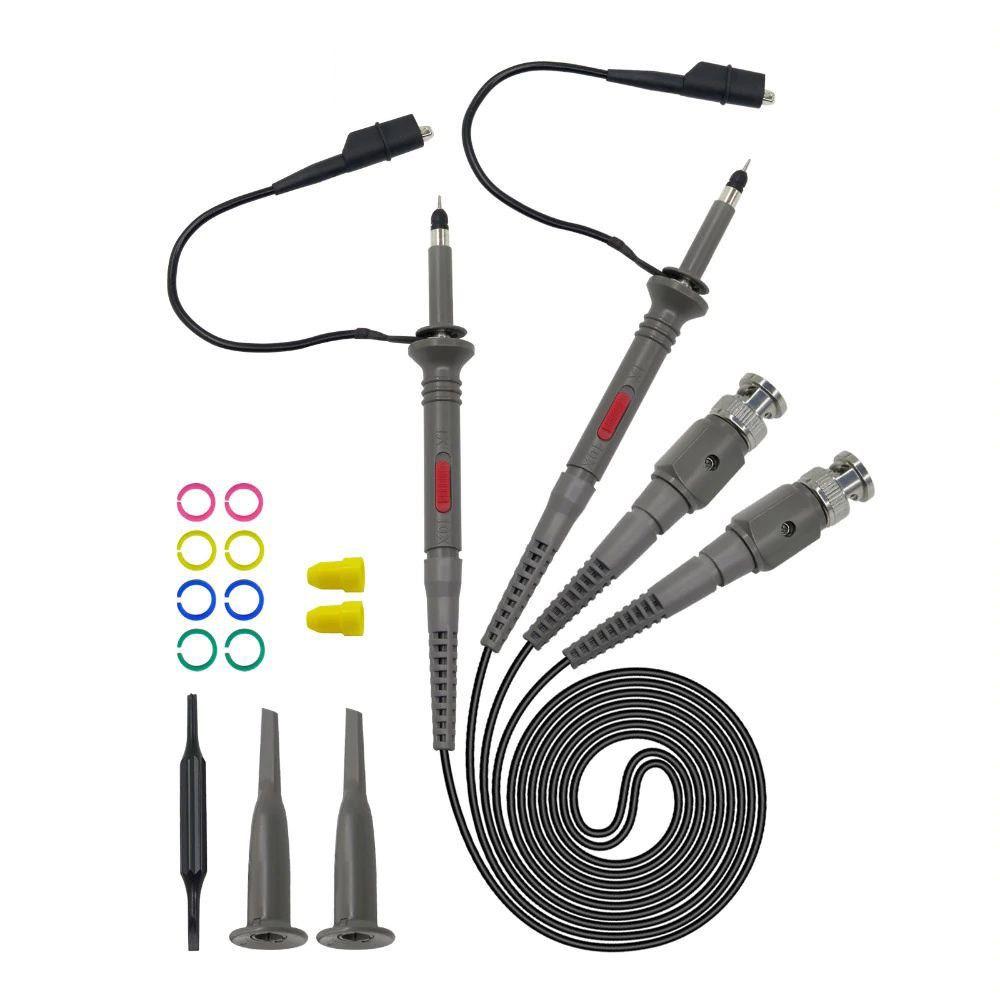

• Комплект поставки: 2 щупа, 8 кілець для маркування, 1 викрутка, 1 посібник користувача

Щуп для осцилографа P2100 — пасивний щуп зі смужкою пропускання 100 МГц, має перемикний коефіцієнт поділки 1:1 і 1:10. Щуп-ділювач для осцилографа призначений для розширення діапазону вимірюваних вхідної напруги, збільшення вхідного опору, зменшення вхідної ємності. Загальний дріт із крокодилом знімний. Сигнальна голка в міру гостра. Завдяки довгого гнучкого кабелю (1,1 метра) і наявність додаткових насадок підвищується зручність у роботі. У комплектації щупа для осцилографа P2100 передбачена наявність декількох додаткових елементів. Наприклад, спеціальний ковпачок допомагає в роботі серед великої кількості дротів. Він виконує функцію додаткової ізоляції. Кільця чіпляються на байонет, що під'єднується до осцилографа та ручку щупа, і слугують для визначення за кольором кілець яка щупа до якого каналу осцилографа під'єднана. Захоплення застосовується для утримання щупа за дріт/виведення під час вимірювання сигналу. Дає змогу зачепитися за елемент із розмірами від частки міліметра до 2.5 мм. Відвертка з пластиковою ручкою потрібна для калібрування щупа.

Підходить до будь-яких осцилографів (як до сучасних цифрових, так і для моделей випущених у СРСР) зі стандартним роз'ємом BNC для під'єднання щупів. Треба враховувати, що імпортний роз'єм під назвою «BNC» на щупі стикується з нашим байонетом «СР-50-73» на осциллографі не ідеально — BNC роз'єм не до кінця закручується.

Налаштування компенсації щупа

Налаштування компенсації щупа P2100 описана в інструкції користувача. У разі не налаштованого ділителя щупа меандр може приймати один із двох різновидів: занадто велика ємність викликає чималі викиди по фронтах, недостатня — їх затягування. У разі налаштованого ділильника форма вершини прямокутного імпульсу має прагне до рівної прямої (форма реального прямокутного імпульсу відрізняється від прямокутника — за фронтом імпульсу в будь-якому разі є викид у формі голки, а за спадом є скруглення). Зміна ємності підстрокового конденсатора С2 (розташований на байоніті) домагаються отримання на екрані осцилографа прямокутних імпульсів без завала фронтів, амплітуда викидів на фронтах має бути не більш ніж 5-10% від амплітуди імпульсів.
