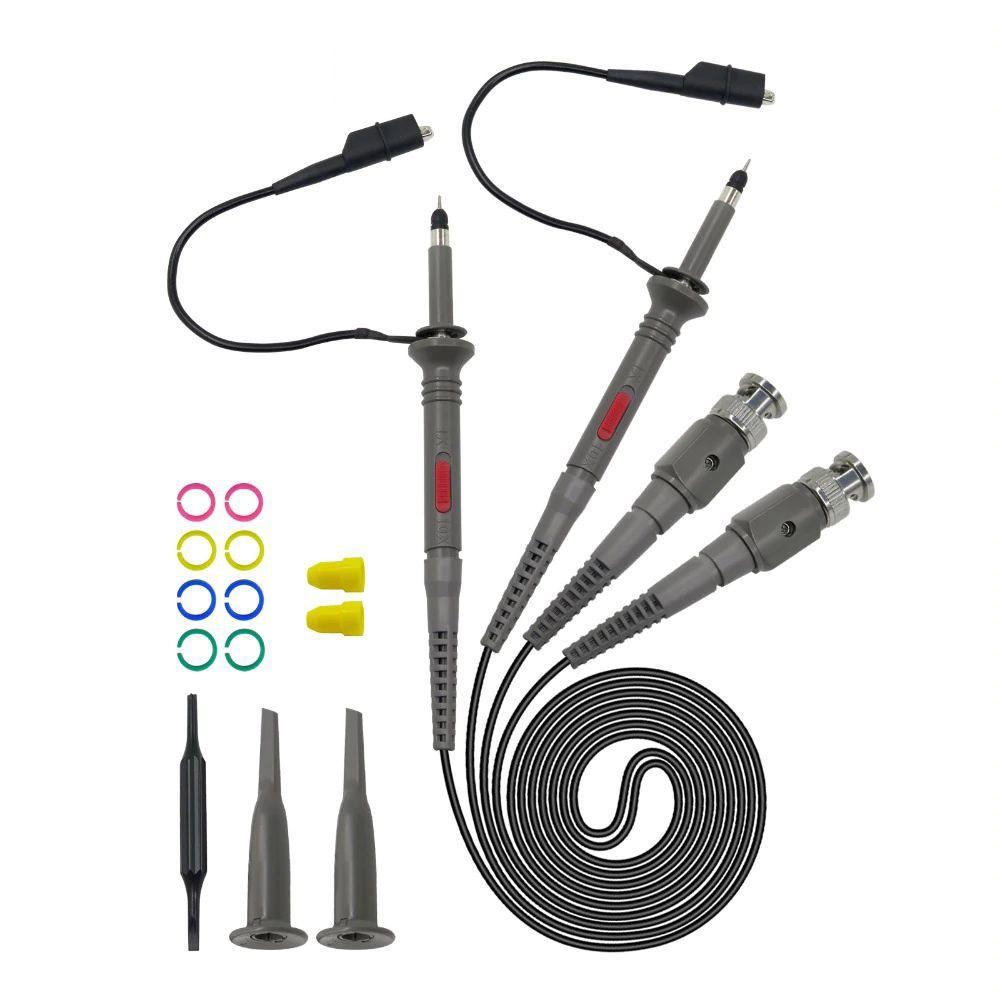

Щуп зонд P6100 для осцилографа 6/100 МГц, 600 В, 1x/10x (комплект 2 шт.)
P6100 комплект із 2 пасивних осциллографічних пробників зі смугою пропускання 100 МГц, має перемикний коефіцієнт поділу 1:1 і 1:10.
Призначений для безпечної роботи з напругою до 600 В у режимі поділу 1:10.
Комплект складається з 2 пробників, ціна вказана за комплект.
Щуп для осцилографа P6100 — пасивний щуп зі смужкою пропускання 100 МГц, має перемикний коефіцієнт поділки 1:1 і 1:10. Щуп-ділювач для осцилографа призначений для розширення діапазону вимірюваних вхідної напруги, збільшення вхідного опору, зменшення вхідної ємності. Загальний дріт із крокодилом знімний. Сигнальна голка в міру гостра. Завдяки довгого гнучкого кабелю ( 1.2 метра) і наявності додаткових насадок підвищується зручність у роботі. У комплектації щупа для осцилографа P-6100 передбачена наявність декількох додаткових елементів. Наприклад, спеціальний ковпачок допомагає в роботі серед великої кількості дротів. Він виконує функцію додаткової ізоляції. Кільця чіпляються на байонет, що під'єднується до осцилографа та ручку щупа, і слугують для визначення за кольором кілець яка щупа до якого каналу осцилографа під'єднана. Захоплення застосовується для утримання щупа за дріт/виведення під час вимірювання сигналу. Дає змогу зачепитися за елемент із розмірами від частки міліметра до 2.5 мм. Відвертка з пластиковою ручкою потрібна для калібрування щупа.
В інструкції до щупа рекомендують використовувати щуп у режимі поділки з коефіцієнтом х1 до частот величиною 6 МГц. Але якщо чутливість осцилографа за входом дає змогу спостерігати сигнал із роздільником у режимі х10, то краще застосовувати його і на частотах до 6 МГц, тому що це знижує вхідну ємність осцилографа, а отже, вносить менше спотворень у досліджуваний сигнал.
Підходить до будь-яких осцилографів (як до сучасних цифрових, так і для моделей випущених у СРСР) зі стандартним роз'ємом BNC для під'єднання щупів. Треба враховувати, що імпортний роз'єм під назвою «BNC» на щупі стикується з нашим байонетом «СР-50-73» на осциллографі не ідеально — BNC роз'єм не до кінця закручується.
Характеристики щупа P6100:
Модель | P6100 | |
Смуга пропускання | 100 МГц | |
Ослаблення | 1:10 | 1:1 |
Максимальна робоча напруга DC+AC від піку до піку: | 600 В | 200 В |
Вхідний опір: | 10 МОм | 1 МОм |
Вхідна ємність | 13~17 пФ | 70-120 пФ |
Довжина кабелю BNC | 120 см | |
Робоча температура: | от 0 до 50 °С | |
Температура зберігання: | от -20 до 60 °С | |
Відносна вологість не більш ніж: | 80% | |
Роз'єм: | BNC | |
Вага: | 55 гр. |
Комплект постачання
- Комплект P6100: 2 щупи для осцилографа та додаткове приладдя
- 1 Інструкція користувача
Налаштування компенсації щупа
Налаштування компенсації щупа P6100 описане в інструкції користувача. У разі не налаштованого ділителя щупа меандр може приймати один із двох різновидів: занадто велика ємність викликає чималі викиди по фронтах, недостатня — їх затягування. У разі налаштованого ділильника форма вершини прямокутного імпульсу має прагне до рівної прямої (форма реального прямокутного імпульсу відрізняється від прямокутника — за фронтом імпульсу в будь-якому разі є викид у формі голки, а за спадом є скруглення). Зміна ємності підстрокового конденсатора С2 (розташований на байоніті) домагаються отримання на екрані осцилографа прямокутних імпульсів без завала фронтів, амплітуда викидів на фронтах має бути не більш ніж 5-10% від амплітуди імпульсів.
- Ціна: 360 ₴
