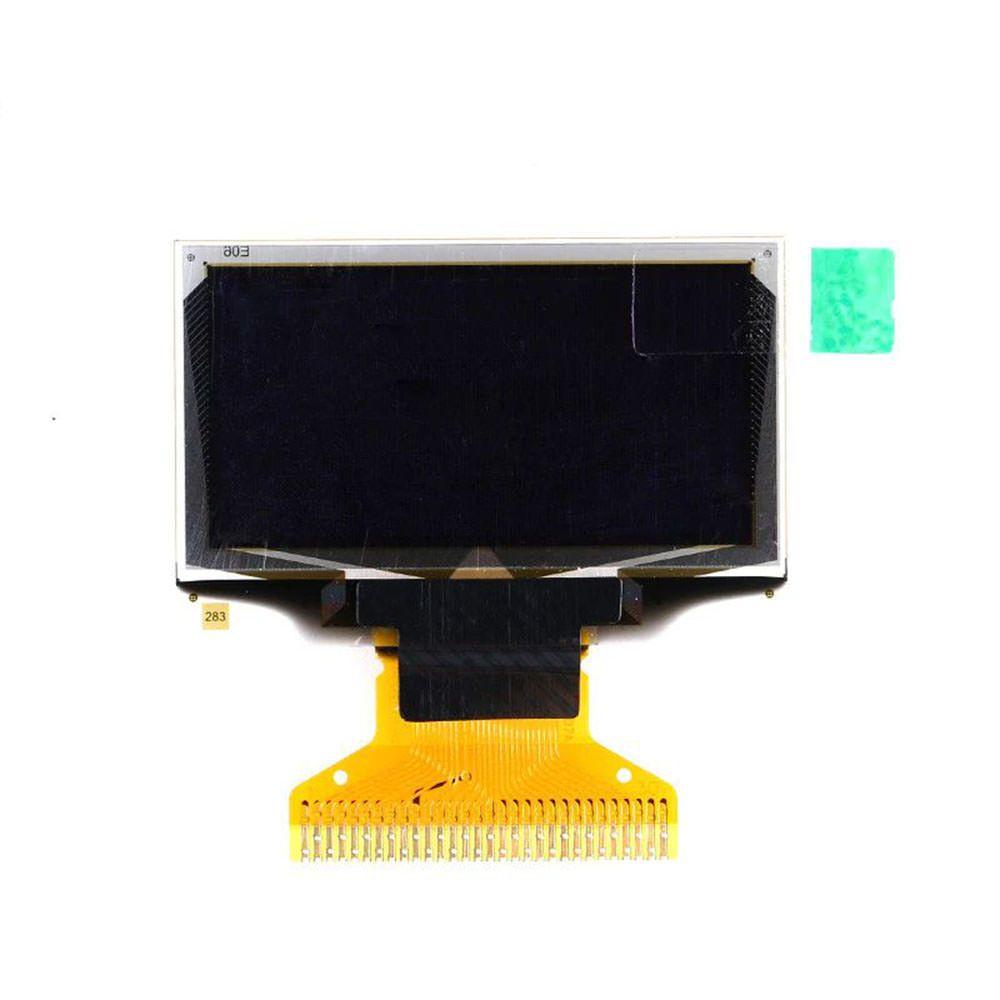

OLED-екран 1.3 дюйма 128x64 контролер SH1106 30 pin
OLED дисплей 128x64 з діагоналлю 1,3 дюйма — мініатюрний графічний дисплей, побудований на технології OLED, завдяки чому зображення має високий рівень контрасту та великі кути огляду. Колір зображення — блакитний. Пристрій являє собою монохромний OLED-дисплей із роздільною здатністю екрана 128х64 точок, керований вбудованим драйвером SH1106. Дисплей складається з матриці органічних мікросвітлодіодів і драйвера керування ними. Матриця пікселів дисплея має розмір 128x64. Отже, є 64 рядки, кожна з яких складається з 128 пікселів. Або, іншими словами, є 128 колонок, у кожній з яких 64 пікселі. ОЗП контролера дисплея повторює організацію матриці пікселів. Якщо в якийсь біт ОЗП міститься "1", то відповідний цьому біту піксель на дисплеї горить. Настроювання до окремого рядка в цьому дисплеї не передбачено. Звертатися можна тільки до того, що є сторінка (page). Слово "сторінка" в цьому разі означає групу з 8 послідовних рядків. Характеристики цього пристрою дають змогу якнайшвидше створювати якісні та гнучкі в настроюванні пристрої виведення інформації з багатими можливостями.
У цифровій техніці часто необхідно забезпечити обмін інформацією між обладнанням і його користувачем. Це відбувається за допомогою пристроїв введення виведення інформації. Дисплеї на основі органічних світлодіодів (англ. organic light-emitting diode, сокр. OLED) мають такі властивості, які роблять їх лідерами в галузі технологій зображення інформації:
- немає потреби в підсвітці, позаяк дисплеї OLED є світловипромінювальними за своєю природою;
- великі кути огляду — зображення видно без втрати якості з будь-якого кута;
- висока яскравість і контрастність;
- висока швидкодія — такі дисплеї мають практично миттєвий відгук;
- Робочий температурний діапазон від -40 oС до 85 oС
Характеристики:
- Роздільна здатність: 128*64 точок
- Розмір дисплея: 1,3-дюйма
- Кольори: Чорний фон із блакитними символами
- Кут огляду: >160°
- Розміри: 40,5мм*37,5мм
- Тип: Графічний (Без рамки)
- Тип монтажу контролера: COG
- 3V power supply
- 1/64 duty cycle
- Інтерфейс: паралельний 8-біт 68xx, 8-біт 80xx, 3-дротовий SPI, 4-дротовий SPI, I2C
- Вбудований контролер: SH1106G (немає горизонтальної адресації)
- Розмір панелі: 34,5*23*1,4 мм
- Активна площа: 29,42 × 14,70 мм
- Вага: 2,18 грами
Завантажити детальну інформацію про товар
Завантажити технічну документацію (datasheet) OLED Displays Modules 1.30*128*64
- Ціна: 229 ₴
