DP30V5A знижувальний DC-DC програмоване джерело живлення 0-30V 5A

DP30V5A програмований регулятор напруги та струму 0-30V 5A

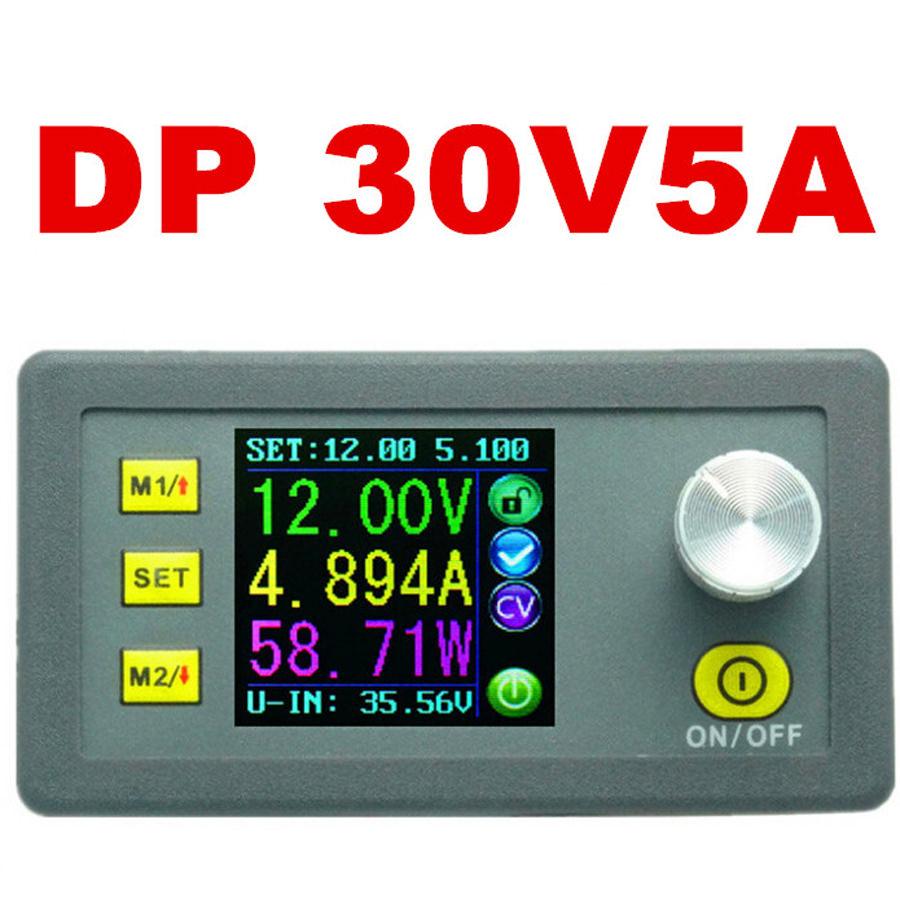

DP3005 — програмоване джерело живлення з DC-DC перетворювачем напруги та РК-дисплеєм, забезпечує постійну напругу та постійний струм за допомогою програмованого керування. Порівнюючи з традиційними аналоговими джерелами живлення, у цій моделі, зручно реалізований виведення показань напруги або струму на РК-дисплей.

Цей пристрій DP30V5A прекрасно підходить для саморобних блоків живлення. Виробник так само заявляє підтримку заряду акумуляторів.

Модулю DP30V5A необхідний джерело живлення, до комплектації не входить.

Модуль DP30V5A — посібник користувача російською

Модуль DP30V5A посібник користувача англійською

Загальна інформація

Модуль DP30V5A може зберігати 10 груп заданих значень, які не скидаються під час вимкнення живлення, а також має функцію швидкого доступу до двох часто використовуваних груп налаштувань, це дуже зручно для швидкого встановлення напруги або струму. РК-дисплей модуля має функцію цифрового вольтметра й амперметра. ви можете подивитися задану напругу, вхідну напругу, вихідну напругу, заданий струм, вихідний струм, вихідна потужність тощо, також ви можете бачити, у якому стані є вихід — увімкнений або ні, у стані стабілізації напруги або струму, під'єднаний вихід, стан блокування виходу, поточні дані групи налаштувань, які використовуються зараз.

Модуль DP30V5A має багато переваг: малий розмір, розширені функціонал, чудовий зовнішній вигляд і гарні кути огляду індикатора, тривала працездатність, висока точність, широке застосування — може використовуватися самостійно або влаштовуватися у готові пристрої.

Вхідна напруга має бути в 1,1 раза вища, ніж вихідна напруга, за великих струмів необхідно подбати про примусове відведення тепла. Перетворювачеві потрібне зовнішнє джерело живлення, до комплекту постачання не входить.

Опис принципу роботи:

Верхній маленький рядок — встановлені значення струму та напруги, великі цифри — це виміряні значення на виході, знизу — вхідна напруга (мінімальна різність між входом і виходом біля вольта). Піктограми праворуч показують поточний стан: блокування, стан, режим виходу (cc/cv) і стан виходу — вмик./вимк. Під час увімкнення вихід вимкнений. Увімкнення і вимикання виходу — кнопкою під енкодером. Піктограма вимикається — червоним, вмик — зеленим. Блокування — тривалим натисканням енкодера.

Під час натискання кнопки Set, з'являється можливість змінювати поточні значення струму та напруги. Водночас у верхній строчку змінний розряд підсвічується червоним, розряди перемикаються натисканням на енкодер. обертанням енкодера — змінюється значення. під час переходу з 9 на 0 — збільшується старший розряд.

У разі повторного натискання на Set — входимо в меню «розширених» налаштувань. Водночас у верхній строчку, відповідно, починають відбивати поточні параметри виходу — струм і напруження.

Тут у нас є вихідна напруга, вихідний струм, напруга/потужність спрацьовування захисту, яскравість підсвітки й поточна комірка пам'яті. Ячей пам'яті всього 10. Комірка М0 — це «ручний» режим, тобто те, що ми встановлюємо зараз. Ці значення зберігаються та відновлюються під час подальшого вмикання.

Вибір параметра — кнопками вгору/вниз, далі натискаємо на енкодер і змінюваний параметр, вихід кнопкою Set. Lля того, щоб зберегти значення в якусь клітинку пам'яті, потрібно спочатку її вибрати в нижньому пункті меню, потім змінити все, що потрібно, а потім перейти в нижньому пункті меню на номер комірки та потримати кнопку Set дві секунди. Номер комірки, в яку збережено — з'явиться зліва між піктограмами.
Наступне натискання кнопки Set перемикає на «головний екран». Вибір комірки пам'яті здійснюється або утриманням кнопки вгору для вибору М1, або кнопки вниз для вибору М2, або кнопки Set — а далі енкодером вибирає номер комірки.

Технічні характеристики:

• Вхідна напруга: 6.00-40.00V (роздільна здатність 0.01V);
• Вихідна напруга: 0.00-32.00V;
• Вихідний струм: 0.000-5.000A (роздільна здатність 0.001A);
• Вихідна потужність: 0.0-160.0W (роздільна здатність 0.1W);
• Похибка: 0,5% для струму (+2 цифри) та напруги (+1 цифра);
• Зовнішній розмір для вбудовування: 71mmX39mm;
• Вага: 78 гр.
