DPS5015 програмовний знижувальний DC-DC перетворювач напруги 50V 15A

DPS5015 програмовний знижувальний DC-DC перетворювач напруги 50V 15A

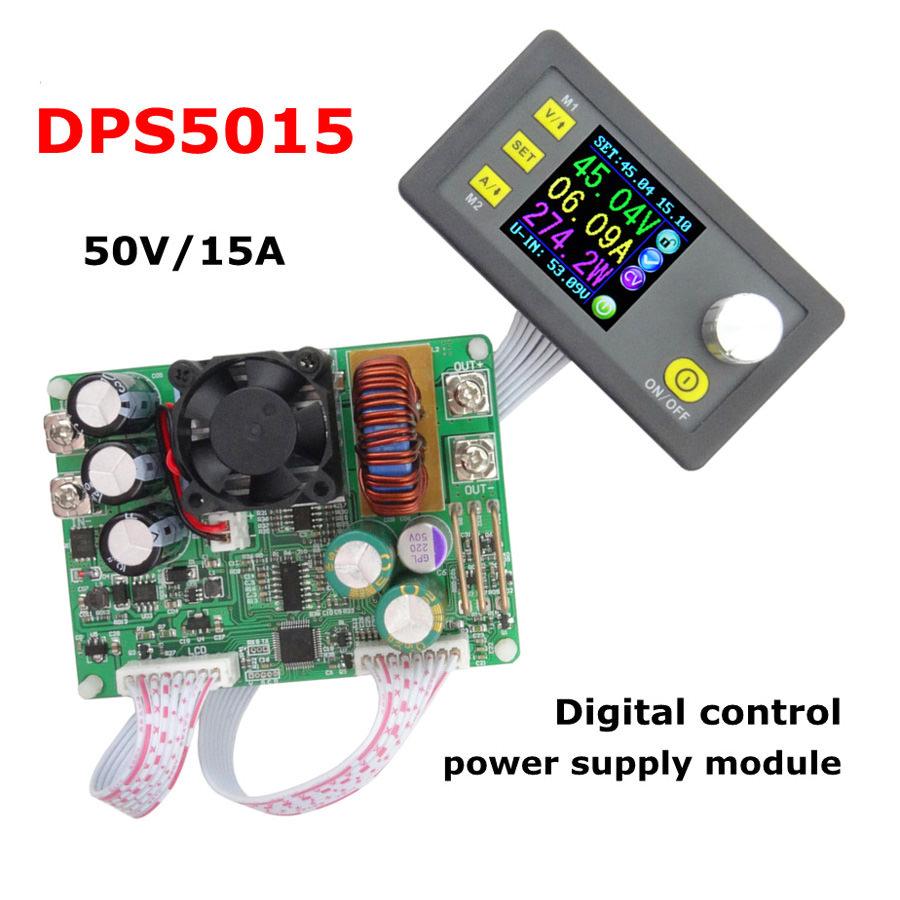

Потужний цифровий програмований знижувальний DC-DC-перетворювач (регулятор) напруги DPS5015 для складання лабораторного блока живлення.

Програмований знижувальний DC-DC, перетворювач обладнаний інформативним кольоровим РК-дисплеєм із діагоналлю 1,44 дюйма. Вихідна напруга має цифрове регулювання від 0 до 50 Вольт за вхідної напруги від 6 до 60 Вольт. Максимальний вихідний струм перетворювача напруги становить 15 Ампер. Регулювання напруги відбувається з кроком 0,01 Вольта, а струму 0,01 Ампера. Перетворювач постійної напруги має захист від КЗ, від перевантаження за потужністю, напругою й струмом. Яскравість дисплея можна настроювати. У разі зміни вхідної напруги вихідне не змінюється. Знижувальний DC-DC-перетворювач напруги DPS5015 має вбудовану пам'ять із 9 осередками, для кожної з яких можна задати свої параметри. Для нормальної роботи вхідної напруги пристрою має бути в 1,1 раза більше вихідного.

Технічні характеристики DPS5015:

• Діапазон вхідної напруги: 6-60.00V
• Діапазон вихідної напруги: 0-50.00V
• Вихідний струм: 0-15.00A
• Діапазон вихідної потужності: 0-750W
• Крок регулювання вихідної напруги: 0.01V
• Крок регулювання вихідного струму: 0.01A
• Точність встановлення вихідної напруги: ± (0.5% + 1 цифра)
• Точність встановлення вихідного струму: ± (0.5% + 2 цифри)
• Макс. вхідна напруга: 60V
• Розміри модуля дисплея: 79*43*41mm
• Установлювальні розміри модуля дисплея: 71*39mm
• Розмір силового модуля: 93*71*41mm
• Відстані між центрами кріпильних отворів: 86 mm, 64 mm
• Довжина сполучних кабелів: 200mm
• Вага пристрою (обсяг плати разом зі шлейфами): 222 грамів.

Використання модуля DPS5015

Пристрій підходить для різного застосування, великий діапазон регулювання вихідної напруги та струму (0-50 В/0-15А) і висока точність встановлення вихідних параметрів забезпечують широке застосування пристрою. Модуль може застосовуватися для створення недорогих джерел живлення високої потужності.

Примітка: вхідна напруга модуля має бути як мінімум в 1,1 раза вищою, ніж вихідна напруга.

За струму понад 10 А або якщо температура модуля перевищить 45 °C, почне працювати вентилятор. Якщо температура модуля перевищить 65 °C, спрацює тепловий захист і модуль вимкнеться.

Якщо ви використовуєте AC-DC, перетворювач або трансформатор, додайте на виході діодного моста конденсатор місткістю понад 4700 мкФ.

Важливо! У режимі стабілізації струму, під час під'єднання світлодіодів, спочатку вмикаємо світлодіод, потім вмикаємо блок.
