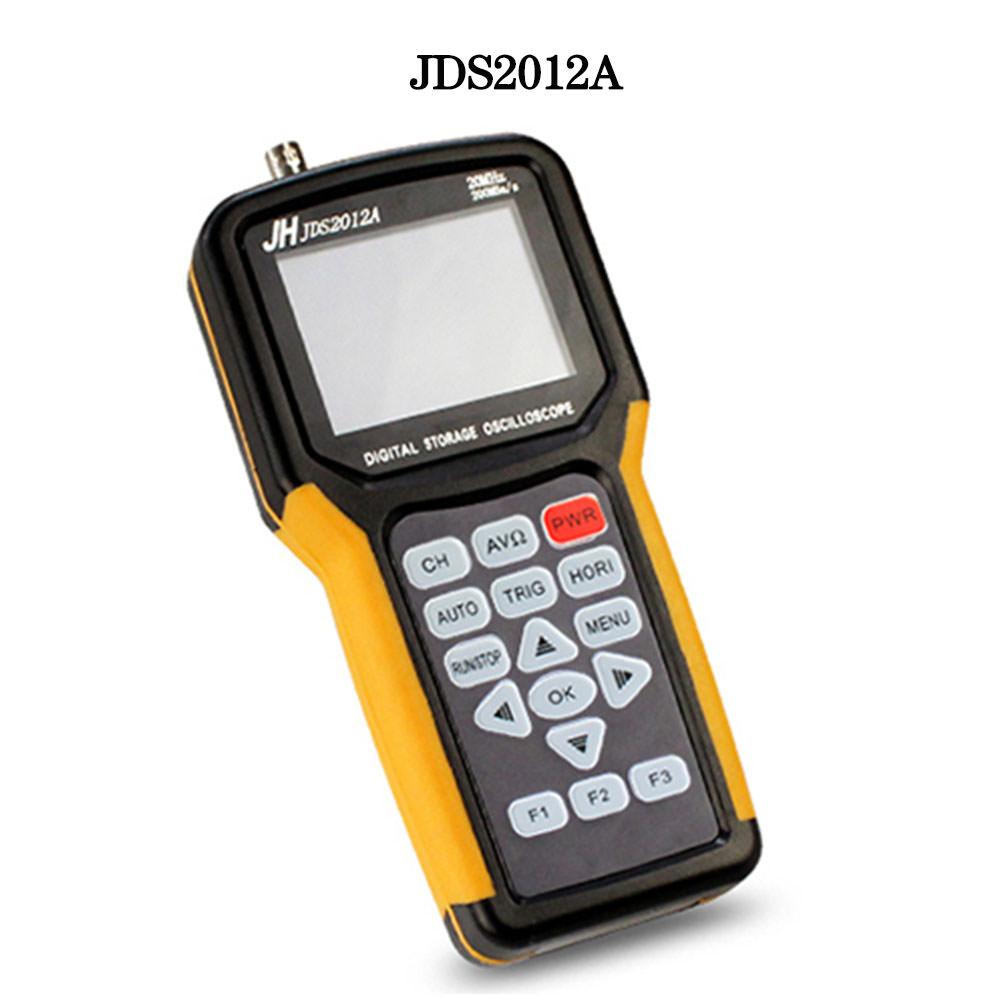

JDS2012A цифровий портативний осциллограф-мультиметр
4 445 ₴
- Немає в наявності
- Код: JDS2012A
JDS2012A портативний осциллограф 20 МГц, з вбудованим мультиметром
JDS2012А портативний осцилограф із простим інтуїтивно зрозумілим інтерфейсом. Призначений для аналізу форм сигналів у режимі осцилографа (смуга пропускання 20 МГц, швидкість вибірки: 200 МВ/с, обсяг пам'яті 2000 точок.), а також для вимірювання значень напруги, струму, опору, ємності, тестування діодів і провідності. Комплектація осцилографа JDS2012А містить: щупи для мультиметра та осцилографа, а також акуратний кейс для зберігання й перенесення. У кейсі відведені свої місця для осцилографа, заряджання й акумуляторних батарей.
JINHAN JDS2012A — це одноканальний цифровий осцилограф із функцією мультиметра. Осцилограф JINHAN JDS2012A поєднує в собі високі стандарти безпеки, міцну переносну конструкцію й набір функцій настільних осцилографів. У режимі мультиметра прилад дає змогу робити "продзвінку" ланцюгів і тестування діодів, вимірювати ємність, опір і силу струму. JINHAN JDS2012A забезпечує перегляд осцилограм і дає змогу зберігати та друкувати отримані результати. Пристрій простий в експлуатації, має невелику вагу та габарити. Завдяки живленню від літієвих акумуляторів осцилограф пристосований для роботи в польових умовах і здатний забезпечувати до п'яти годин автономної роботи. Високопродуктивний і зручний у користуванні прилад, який підійде як початківцям, так і професіоналам.
Попри те, що батарейний відсік осцилографа розрахований на дві Li-ion акумуляторні батареї розміру 18650, живиться осцилограф тільки від однієї батареї. Другий відсік призначений для запасного акумулятора.
Осцилограф JDS2012A: Коротка інструкція
Особливості осцилографа JINHAN JDS2012A
- Смуга пропускання: 20 МГц
- Кількість каналів: 1 канал осцилографічний + входи мультиметра
- Швидкість вибірки: 200 МВ/с (Real time)
- Вбудований мультиметр (напруга, струм, опір, ємність, тест діодів і продзвінка)
- Обсяг пам'яті: 2000 точок
- Дисплей 3.2" TFT роздільна здатність: 320х240.
ТЕХНІЧНІ ХАРАКТЕРИСТИКИ осцилографа JDS2012A:
Вхідні параметри
| Смуга частот | 20 МГц |
| Кількість каналів | 1 канал осцилографічний + входи мультиметра |
| Посилення за вертикаллю | від 100 мВ/діл. до 50 В/год. |
| Діапазон розвідки | від 10 нс/дел до 5 с/дел. |
| Роздільна здатність/похибка по вертикалі | 8 бітів / 3% |
| Вхідний імпеданс | 1 МОм, 25 пФ |
| Режими входу | AC, DC |
| Максимальна вхідна напруга | 40 В (пробник 1:1), 400 В (пробник 10:1), 2000 В (пробник 100:1) |
| Коеф. поділка (стандартних пробників) | х1; х10 |
| Корекція з поефіцієнту пробника | х1; х10; х100 |
Система цифрової обробки
| Тип вибірки | у реальному часі |
| Швидкість вибірки | 200 МВ/с |
| Обсяг пам'яті | 2 000 точек |
| Режим вибірки | пряма вибірка, реєстрація піків |
| Режим формування форми | векторний |
Система синхронізації
| Режими синхронізації | авто, норм., поодиноке захоплення |
| Умови синхронізації | по фронту (що росте/неспає) |
Вимірювання автоматичне/клучені
| Курсорні вимірювання | ручний режим встановлення курсорів за часом і напругою |
| Вимірювання автоматичне | амплітуда, частота |
Мультиметр
| Постійна напруга | 400 мВ / 4.000 В / 40.00 В / 400.0 В / 1000 В |
| Змінна напруга | 400 мВ / 4.000 В / 40.00 В / 400.0 В / 750 В |
| Опір | 400.0 Ом / 4.000 кОм / 40.00 кОм / 400.0 кОм / 4.000 МОм / 40.00 МОм |
| Місткість | 51.20 нФ / 512.0 нФ / 5.120 мкФ / 51.20 мкФ / 100 мкФ |
| Тест діодів | до 1,5В |
| Тестування на провідність | звуковий сигнал у разі опору нижче ніж 60 Ом |
Загальні характеристики
| Дисплей | 3,2" технологія TFT, підсвітка LCD |
| Роздільна здатність | 320 х 240 |
| Глибина кольору | 16 бит |
| Живлення | літієвий акумулятор 3000 мА·год (до 7 годин роботи) |
| Габарити | 202 (ширина) х 100 (глибина) х 35 (висота) |
КОМПЛЕКТАЦІЯ
- Осцилограф JDS2012А — 1 шт.
- Пробник осцилографічний + пробники мультиметра — 1 комплект.
- Заряджання для акумуляторів — 1 шт.
- Кейс для перенесення — 1 шт.
- Ціна: 4 445 ₴
