BSIDE ESR02 PRO професійний тестер електронних компонентів

BSIDE ESR02PRO цифровий тестер: транзистори, конденсатори, резистори, індуктивності, SMD компоненти, вимірювання ESR

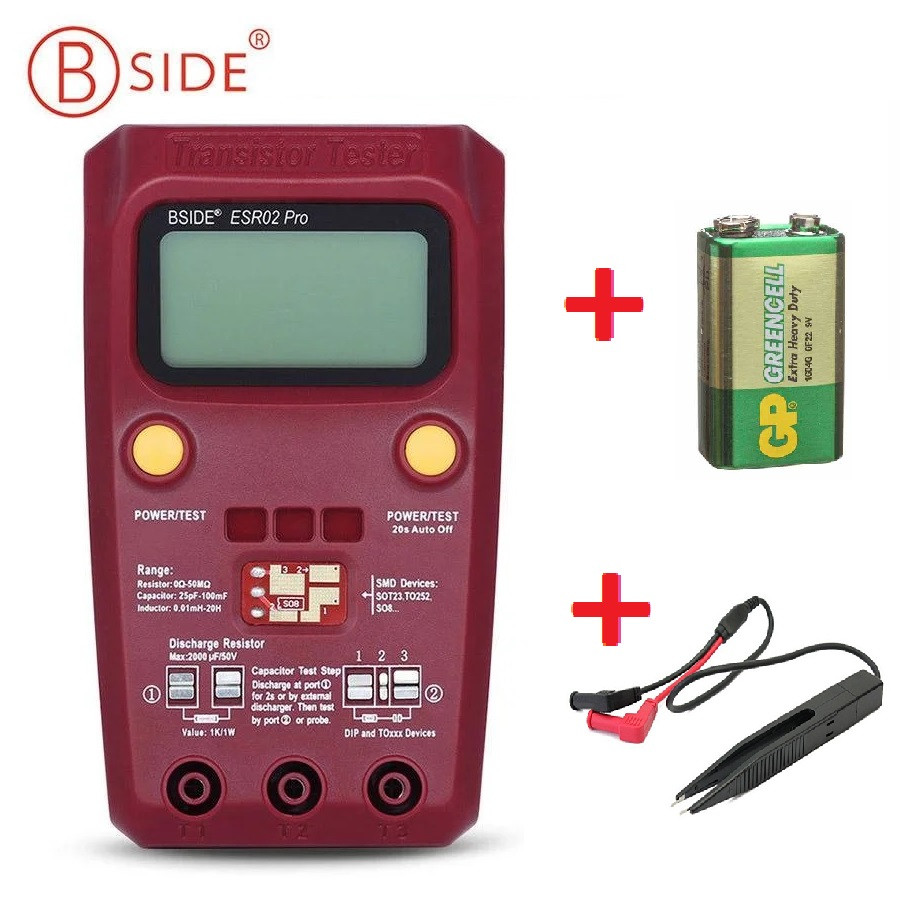

Увага в подарунок до приладу йдуть: вимірювальний пінцет і батарея.

Тестер електронних компонентів ESR02 PRO — необхідний інструмент для радіоаматорів, конструкторів та інженерів, що розробляють, діагностику та обслуговування електронного обладнання. Прилад простий у використанні — для вимірювання просто під'єднайте компонент, що перевіряється. Є можливість перевірки SMD компонентів, Тест різних видів діодів, транзисторів, тиристорів, mosfet транзисторів, визначення типу під'єднаного компонента, цоколювання, коефіцієнта hfe (коефіцієнт посилення за струмом) транзисторів. Для польових транзисторів (MOS) доступне визначення типу транзизора, цоколювання, ємності опору переходу, коефіцієнта посилення по струму.

Примітка:

• Перед тестуванням конденсаторів обов'язково розрядіть їх, інакше можливе пошкодження приладу.
• Для живлення приладу може бути використаний адаптер постійного струму з вихідною напругою від 9 В до 12 В.
• Прилад може працювати від 9 вольтової батареї типу 6LR61 (Крона) (не входить до комплекту постачання), у разі зниження напруги батареї до 6 В, замініть її на нову.

Параметри ESR02 PRO:

• Вимірювання опору: 0-50 МОм. Роздільна здатність: 0.01 Ом
• Вимірювання ємності: 25pF-100mF. Роздільна здатність: 1pF
• Вимірювання індуктивності: 0.01mH-20H. Роздільна здатність: 0.01mH
• Роздільна здатність під час вимірювання ESR — Equivalent Series Resistance (Еквівалентне Послідовне Опірання): 0.01 Ом
• Запуск — одноразове натискання кнопки TEST з автовимкненням.
• Можлива робота від автономного джерела, тому що струм споживання у вимкненому стані не перевищує 20 nA.
• Автоматичне визначення N-P-N і P-N-P біполярних транзисторів, N- і P-канальних MOSFET транзисторів, JFET транзисторів, діодів, подвійних діодів, тиристорів і симісторів.
• Автоматичне визначення розташування виводів елемента.
• Вимірювання коефіцієнта посилення та порогувального напруження база евіттера біполярного транзизора.
• Транзистори Дарлінгтона ідентифікуються за пороговою напругою та коефіцієнтом посилення.
• Виявлення захисного діода в біполярних і MOSFET транзисторів.
• Вимірювання порокової напруги затвора та величини ємності затвора MOSFET.
• Вимірювання одного або двох резисторів із зображенням символу резистора та точністю до 4 десятичних цифр. Усі символи пронумеровані відповідно номерам щупів Тестера (1-2-3).
• ESR конденсатора вимірюється з роздільною здатністю 0.01 Ω для конденсаторів місткістю понад 20 мкФ і зображається числом з двома значками десятичними цифрами.
• Світлодіод (LED) визначається як діод із прямим напругою вище, ніж у звичайного діода. Два світлодіоди в одному 3-відому корпусі також визначаються, як два діоди.
• Стабілізрони можуть бути визначені, якщо їхня зворотна напруга пробою нижча за 4,5 В. Вони зображаються, як два діоди, і можуть бути ідентичні, як стабілізатори, тільки за напругою. Номери виводів, що відповідають символу діода, у цьому разі ідентичні.
• Вимірювання величини ємності одиничного діода у зворотному напрямку. Біполярний транзистор може також бути проаналізований, якщо під'єднати базу та колектор або базу й іміттер.
• Одним вимірюванням можна визначити призначення виводів випрямляча моста.
• Час тестування більшості елементів становить приблизно 2 секунди. Вимірювання ємності або індуктивності можуть збільшити час тестування.

Увага: Перед під'єднанням переконайтеся, що конденсатори розряджені! Тестер може бути пошкоджений і у вимкненому стані.

Якщо необхідно перевірити елементи, встановлені в схемі, то обладнання має бути вимкнене від джерела живлення, а також необхідно переконатися, що немає залишкового напруження на елементах схеми.
