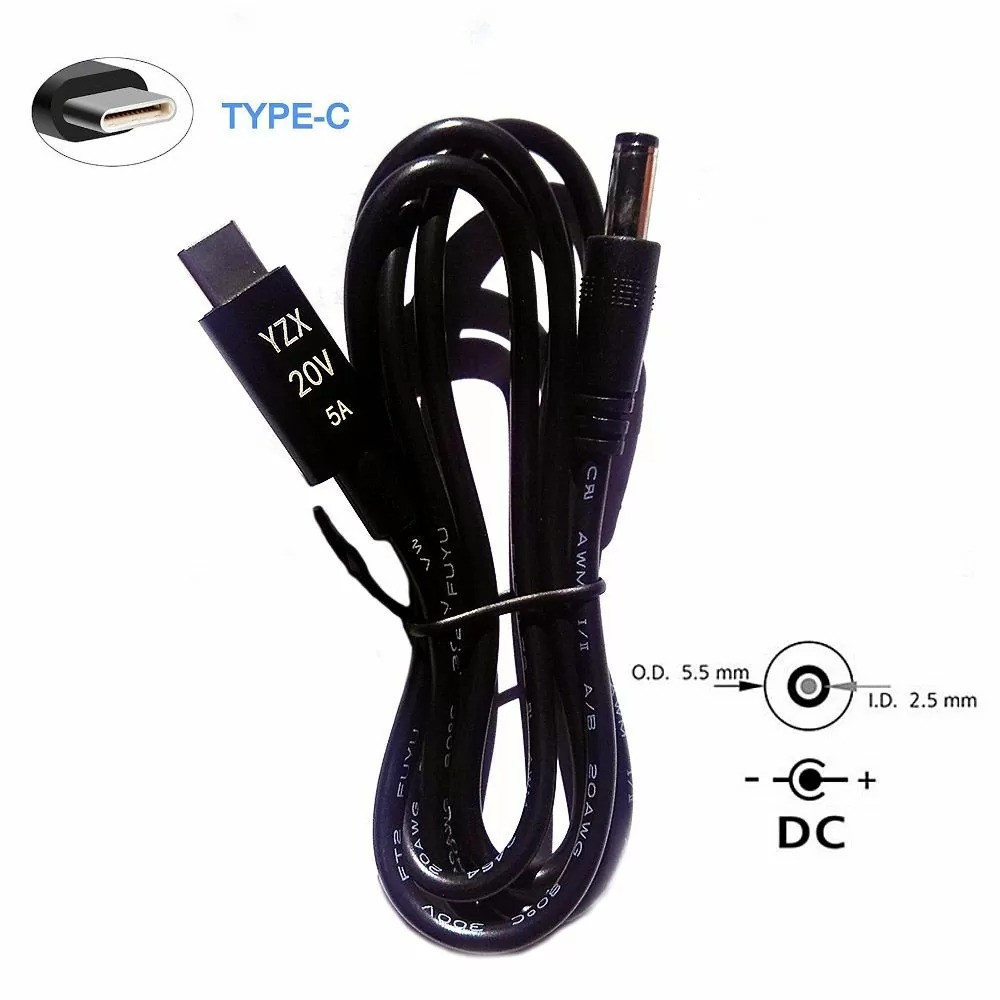

Кабель-адаптер USB Type-C на DC5525 з тригером і чипом E-Marker PD 20V/5А 100 Вт для паяльника TS100 SH72

Вирушаємо тільки за передоплатою. Накладеної платежі немає.

Модернізований кабель-адаптер ZYPDM USB-C до DC5525 з чипом eMarker 20V5A з повною вихідною потужністю 100 Вт. Кабель призначений для під'єднання пристроїв, що мають роз'єм живлення стандарту DC5525 (5,5 на 2,5 мм) до зарядних пристроїв стандарту PD (Power Dilevery) з виходом USB Type-C. Вбудований тригер дає змогу "обманути" джерело живлення стандарту PD для увімкнення режиму підвищеної потужності. Тригер — це спеціальний електронний модуль, що імітує роботу протоколів швидкого заряджання. Кабель USB-C із вбудованим чипом E-маркера, запрограмованим для ідентифікації кабелю, здатний працювати за струмів до 5 А з зарядними пристроями швидкого заряджання стандарту PD. Кабель може допомогти автоматично встановити струм у межах специфікації та забезпечити безпечну роботу пристрою. Підтримує подавання живлення USB PD від 9V/3A до 20V/5A, максимум 100 Вт.

Згідно зі стандартом асоціації USB-IF, кабелі з струмом передавання нижче 3 А не обов'язково мають мати всередині чип E-Marker. Тільки коли струм перевищує 3 А, кабель має бути обладнаний мікросхемою E-Marker. Зараз багато зарядних пристроїв USB PD на ринку мають вихідну потужність не більш ніж 60 Вт, тому кабелі не обладнуються чипом E-marker для зниження їх собівартості. Згідно зі стандартом USB-IF, для кабелю не потрібен чип E-маркер, якщо швидкість передавання кабелю USB-C становить 480 Мбіт/с (стандарт USB 2.0). Коли швидкість передавання досягає USB 3.1 Gen1 (5 Гбіт/с) або USB 3.1 Gen2 (10 Гбіт/с), необхідно використовувати чип E-Marker.

Кабель із вбудованим тригером — це найзручніше рішення як для заряджання ноутбуків, так і для живлення паяльника TS100.

Кабель-адаптер ZYPDM з вбудованим тригером від китайського виробника YZXstudio дає змогу автоматично давати команду перетворювачу джерела живлення на отримання вихідної напруги 20 вольтів. Застосовується для живлення і заряджання пристроїв середньої та великої потужності від повербанка або від компактного БЖ PD потужністю 65 Вт і вище. Кабель з'єднує вихід USB 3.1 Type-C джерела живлення постійного струму з вхідним портом типу DC 5525 (5,5x2,5 мм). Подовжений роз'єм DC 5525 добре підходить для паяльника TS100 не бовтається й забезпечує надійну фіксацію. Довжина кабелю 1 метр, має жили з мідного дроту перетином 20AWG і зовнішню ПВХ захисну оболонку чорного кольору.

Логіка роботи тригера: вихідна напруга буде меншою або дорівнює максимальному значенню. Наприклад, кабель із тригером 20 В у разі використання зарядного пристрою, яке підтримує 5V-9V-20V, напруга на виході буде 18-20 вольтів. Якщо джерело живлення підтримує 5V-9V-12V, то на виході буде 12 вольтів.

Характеристики кабелю-адаптера ZYPDM:

• Бренд: YZXSTUDIO
• Модель: ZYPDM
• Вхід USB-C з повною розпилінкою й максимальним струмом до 5 амперів.
• Вихідний роз'єм DC 5525 (5,5 на 2,5 мм): 2,5 мм центральний позитивний контакт, зовнішній негативний контакт 5,5 мм.
• Вбудований PD Тригер на вході: Type-C male для ЗП 65 W-100W Type-C.
• Вбудований чип E-Marker, максимальна потужність 100 ватів (20В/5А)
• Вихідна напруга DC 18V-20V (не підтримує 5V).
• Низьке власне енергоспоживання: струм менш ніж 2 мА.
• Внутрішній опір: менш ніж 0,15 Ом, реально виміряний приблизно 0,1 Ом.
• Надійність: стабілізація струму (CC) короткого замикання для VBUS, всі клеми витримують напругу 25 вольтів.
• Колір: чорний.
• Довжина: 100 см
• Підходить для живлення паяльника TS100 SH72 від зарядних пристроїв або повербанків із підтримкою протоколів швидкого заряджання.

Комплектація:

• Кабель-адаптер USB-C DC 5.5x2.5 мм із тригером і чипом E-Marker — 1 шт.

Зверніть увагу, що напруга джерела живлення має бути трохи більшою, ніж необхідна напруга на виході кабелю.
