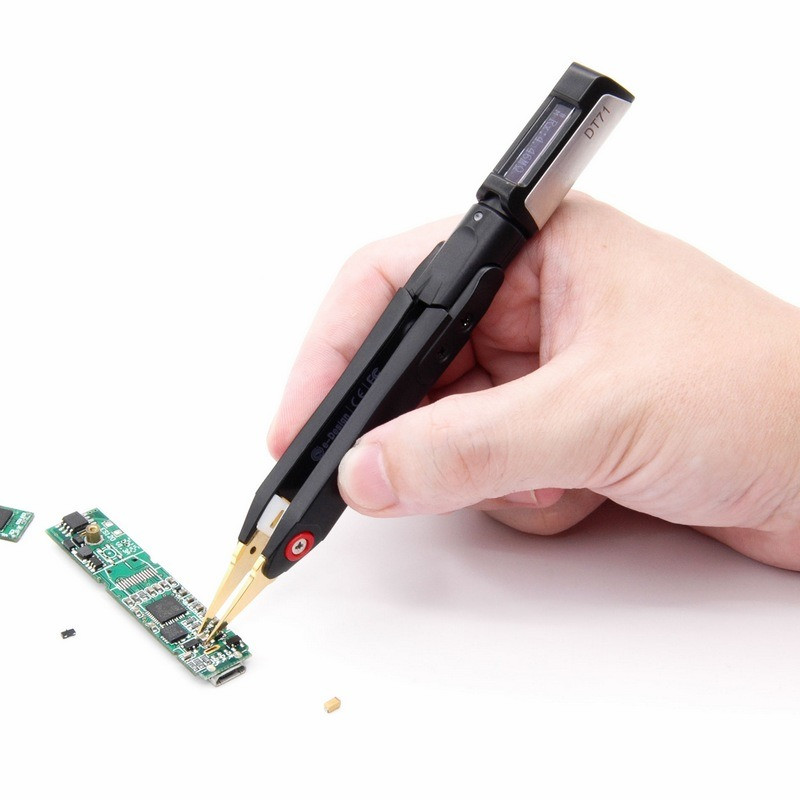

Смарт пінцет DT71 Miniware виконує функції LRC-метра та генератора сигналів, може допомогти швидко ідентифікувати компоненти SMD. Комплект складається з трьох честей: блок індикації, вимірювальні щупи, перехідник для заряджання. Вимірювальні щупи, забезпечені змінними наконечниками, з позначенням — позитивний (червоний) і негативний (синій). Блок індикації та вимірювальні щупи з'єднуються між собою за допомогою аудіороз'єму 3,5 мм. Також можна  під'єднати додатковий кабель, який використовується для заряджання та передавання даних, до ПК, щоб налаштувати різні параметри та оновити прошивку. Заряджання пінцета займає приблизно дві години. У разі бездіяльності пінцет вимикається через 60 сек.

Технічні характеристики та основні специфікації Miniware DT71

• Дисплей — обертовий на 360° контролер з OLED-екраном з автоматичним розпізнаванням операцій вліво/вправо
• Сенсорна кнопка у верхній частині контролера для зміни режимів/функцій за короткого та довгого натискання
• Магнітні вимірювальні важелі
• Функції мультиметра
  • Опір — від 0,1 Ом до 2 МОм
  • Діод — від 0,1 В до 0,3 В
  • Емкость — 0,1 пФ — 400 мкФ
  • Індуктивність — від 1 мкГн до 50 мГн
  • Частота — від 10 Гц до 20 МГц
  • Напруга — від 1 до 40 В постійного струму
  • Автоматичне визначення SMD, включно з резистором, конденсатором, котушкою індуктивністю та діодом, з показом як основних, так і вторинних параметрів
• Генератор сигналів — синусоїда, шум, меандр і сигнал довільної форми
• Вбудовані подвійні літієві батареї у вимірювальних щупах і контролер
• Розміри — Контролер: 47 мм; вимірювальні важелі: 106 мм
• Вага — 22 грами

Налаштування смарт-пінцету DT71 і оновлення прошивки

Для настроювання пінцета потрібно під'єднати блок індикації за допомогою кабелю USB-C через адаптер, що постачається з Miniware DT71. Після цього на комп'ютері має з'явитися новий USB-накопичувач із 8-значним ім'ям із файлом CAL.INI.

/******************************************************

DT71 calibration parameter file ******************************************************/

SLEEP_TIME=60 DISPLAY_DIRECTION=4 OLED_BRIGHTNESS=2 USER_WAVEFORM = { 0x7FF, 0x87F, 0x8FF, 0x97E, 0x9FC, 0xA77, 0xAF0, 0xB66, 0xBD9, 0xC48, 0xCB2, 0xD18, 0xD78, 0xDD3, 0xE29, 0xE77, 0xEC0, 0xF01, 0xF3C, 0xF6F, 0xF9A, 0xFBE, 0xFDA, 0xFEE, 0xFFA, 0xFFE, 0xFFA, 0xFEE, 0xFDA, 0xFBE, 0xF9A, 0xF6F, 0xF3C, 0xF01, 0xEC0, 0xE77, 0xE29, 0xDD3, 0xD78, 0xD18, 0xCB2, 0xC48, 0xBD9, 0xB66, 0xAF0, 0xA77, 0x9FC, 0x97E, 0x8FF, 0x87F, 0x7FE, 0x77E, 0x6FE, 0x67F, 0x601, 0x586, 0x50D, 0x496, 0x424, 0x3B5, 0x34B, 0x2E5, 0x285, 0x22A, 0x1D4, 0x186, 0x13D, 0x0FC, 0x0C1, 0x08E, 0x063, 0x03F, 0x023, 0x00F, 0x003, 0x000, 0x003, 0x00F, 0x023, 0x03F, 0x063, 0x08E, 0x0C1, 0x0FC, 0x13D, 0x186, 0x1D5, 0x22A, 0x285, 0x2E5, 0x34B, 0x3B5, 0x424, 0x497, 0x50D, 0x586, 0x601, 0x67F, 0x6FE, 0x77E, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, 0x000, } CALRB_K0 = 0.000, 0.000, 0.000, -11.021, -10.140, 68.149, 0.052, -0.051, 0.000, 0.000, 0.000, CALRB_K1 = 1.006, 1.005, 1.009, 1.021, 1.021, 1.003, 1.000, 1.000, 1.000, 1.000, 0.000,

Всі параметри для налаштування повністю описані в інструкції з експлуатації. SLEEP_TIME використовується для визначення часу вимкнення у разі бездіяльності й може становити від 30 до 999 секунд, а USER_WAVEFORM визначає форму сигналу зі 100 точками даних з використанням тризначних шістнадцяткових чисел, що представляють від 0 до 3 В. Є також інші параметри, не показані в CAL.INI за замовчуванням, включно з SINE_FREQ_OPT, NOISE_FREQ_OPT, USER_FREQ_OPT і PULSE_FREQ_OPT, які за замовчуванням задають частоти для генератора сигналів від 200 Гц до 100 кГц. Оновлення прошивки також працює через USB-накопичувач. Для цього потрібно скопіювати файл DT71.hex на диск і почекати, поки він буде перейменований у DT71.rdy для підтвердження успішного оновлення прошивки.

Miniware DT71 — дійсно корисний інструмент для шанувальників електроніки та інженерів. Він дає змогу перевіряти компоненти SMD (і DIP), відлагоджувати плату, проводити вимірювання напруги та частоти та навіть генерувати сигнали для тестування. Це дійсно зручніше, ніж використання вимірювальних дротів від типового мультиметра, оскільки для вимірювань можна використовувати тільки одну руку.
