Кабель Type-C на DC5525 з тригером PD 20 V 60 W для живлення паяльника TS100 SH72

Кабель-адаптер ZYPDM з вбудованим тригером стане в пригоді власникам паяльника TS100, який може живитися від будь-якого джерела постійного струму з вихідною напругою від 12 до 24 вольтів і струмом 2-3 Ампера. Багато ґаджетів у комплекті мають компактні 20-вольтні блоки живлення (або повербанки) з підтримкою протоколів швидкого PD2.0-3.0 (QC4.0) і Type-C конектором на виході. Але таке джерело живлення забезпечить на виході 20 вольтів тільки за умови під'єднання навантаження, з відповідним протоколом швидкого заряджання. Інакше, щоб отримати на виході 20 вольтів, потрібен тригер. Тригер — це спеціальний електронний модуль, що імітує роботу протоколів швидкого заряджання. Кабель із вбудованим тригером — це найзручніше рішення як для заряджання ноутбуків, так і для живлення паяльника TS100.

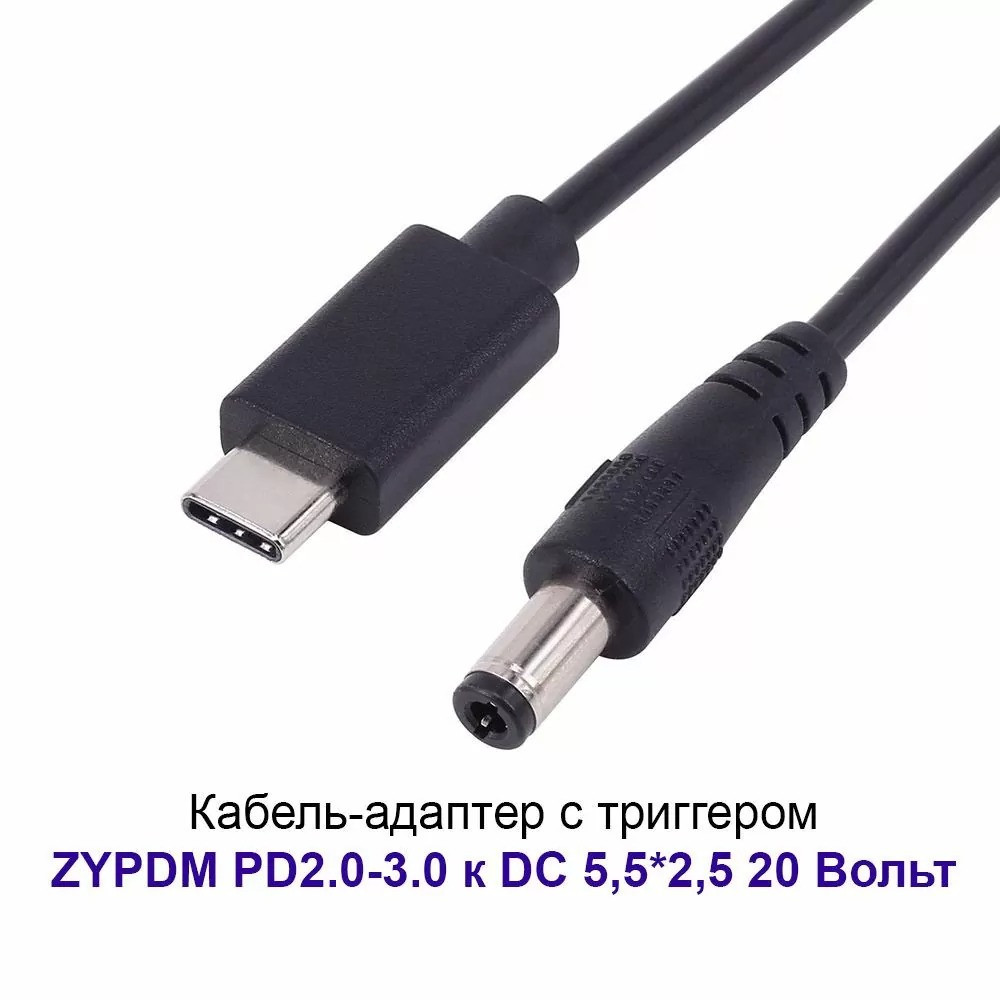

Кабель-адаптер ZYPDM з вбудованим тригером від китайського виробника YZXstudio дає змогу автоматично давати команду перетворювачу джерела живлення на отримання вихідної напруги 20 вольтів. Застосовується для живлення й заряджання пристроїв середньої потужності від повербанка або від компактного БЖ PD потужністю 65 Вт. Кабель з'єднує вихід USB 3.1 Type-C джерела живлення постійного струму з вхідним портом типу DC 5525 (5,5x2,5 мм). Подовжений роз'єм DC 5525 добре підходить для паяльника TS100 не бовтається й забезпечує надійну фіксацію. Довжина кабелю 1 метр, має жили з мідного дроту перетином 20AWG і зовнішню ПВХ захисну оболонку чорного кольору.

Логіка роботи тригера: вихідна напруга буде меншою або дорівнює максимальному значенню. Наприклад, кабель із тригером 20 В у разі використання зарядного пристрою, яке підтримує 5V-9V-20V, напруга на виході буде 18-20 вольтів. Якщо джерело живлення підтримує 5V-9V-12V, то на виході буде 12 вольтів.

Характеристики кабелю-адаптера ZYPDM:

• Вхід USB-C з повною розпилінкою й максимальним струмом до 5 амперів.
• Вихідний роз'єм DC 5525 (5,5 на 2,5 мм): 2,5 мм центральний позитивний контакт, зовнішній негативний контакт 5,5 мм.
• Вбудований PD Тригер на вході: Type-C male для ЗП 65 W або 87W Type-C.
• Вихідна напруга DC 18v-20v (не підтримує 5v).
• Низьке власне енергоспоживання: струм менш ніж 2 мА.
• Внутрішній опір: менш ніж 0,15 Ом, реально виміряний приблизно 0,1 Ом.
• Надійність: стабілізація струму (CC) короткого замикання для VBUS, всі клеми витримують напругу 25 вольтів.
• Колір: чорний.
• Довжина: 100 см
• Підходить для живлення паяльника TS100 від зарядних пристроїв або повербанків із підтримкою протоколів швидкого заряджання.

Комплектація:

• Кабель-адаптер USB-C DC 5.5x2.5 мм із тригером — 1 шт.

Зверніть увагу, що напруга джерела живлення має бути трохи більшою, ніж необхідна напруга на виході кабелю.
