MDP (Mini Digital Power System) система програмованого лінійного джерела постійного струму. Являє собою модульну конструкцію, спроможну під'єднувати за потреби різні модулі для розширення можливостей. Апаратні модульні конструкції дуже популярні та популярні, оскільки можна збільшити функціональність щодо базового, менш потужного пристрою, просто під'єднавши (додавши) до нього інший пристрій. Модульна конструкція дає змогу під'єднувати різні модулі для спільного використання залежно від потреби.
Повна версія MDP-XP буде постачатися з такими модулями:
- Модуль керування дисплеєм MDP-M01
- Цифровий модуль живлення MDP-P905
- Модуль цифрового генератора сигналів
- Модуль електронного навантаження
- Модуль зарядного пристрою
- Модуль акумуляторної батареї
На цей момент доступні модулі: модуль керування дисплеєм, цифровий модуль силового джерела живлення
Є в розробці: модуль генерації цифрового сигналу, модуль електронного навантаження, модуль зарядного пристрою, модуль акумуляторної батареї
MDP-XP — ефективне джерело живлення постійного струму, який має високі експлуатаційні характеристики, стабільність, надійність і чудовий користувацький інтерфейс, порівнянний із професійними джерелами живлення.
MDP-XP має такі можливості:
- Програмовний вихід
- Тайминг виходу
- Послідовне керування
- Автоматична компенсація
- та інше.

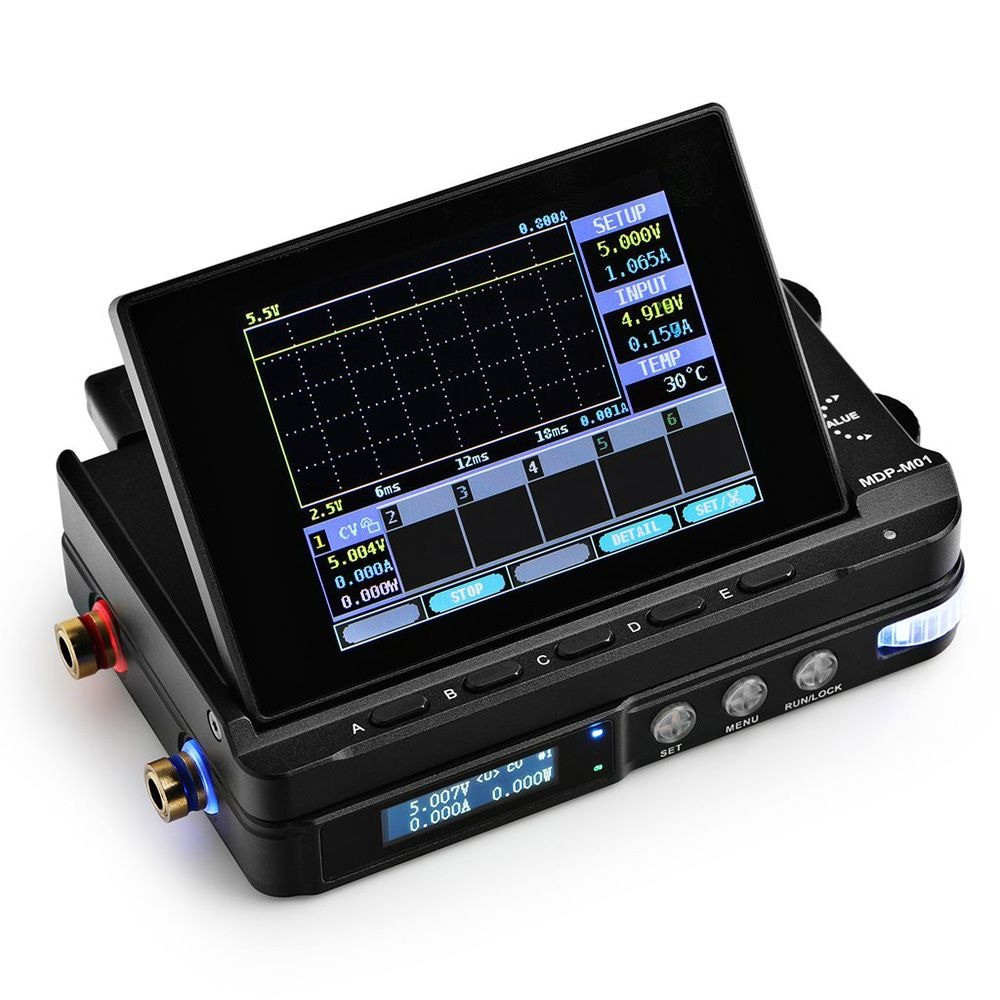

Модуль керування дисплеєм обладнаний 2,8-дюймовим TFT-екраном, що робить його схожим на мініосцилограф. Він може показувати форму напруги струму в режимі реального часу, підтримувати статистику даних і автоматично з'єднуватися із шістьма субмодулями (цифровими модулями живлення), ним можна керувати за допомогою двох коліщаток.
Цифровий модуль живлення має високоефективний лінійний вихід із максимальними пульсаціями 0,25 мікровольт, високошвидкісний захист (4 мкс) і точне підстроювання вихідних параметрів. Вхідна напруга постійного струму може бути в діапазоні від 4,2 В до 30 В.
Пристрій має захист від підвищеної вхідної напруги, захист від зниженої напруги, захист від зворотної полярності, захист від перегрівання та перевантаження за струмом.
Характеристики:
- Вхід — 4.2 В — 30 В DC, 100 мА — 6 А, підтримує QC3.0
- Вихід — 0-30 В /0-5 A, 0-90 Вт
- Коефіцієнт коригування
- Коефіцієнт коригування навантаження <±0.01^%
- Коефіцієнт коригування потужності <±0.01^%
- Пульсація та шум — 250uVrms/3mVpp
- Час перехідного процесу — ≤4uS
- Діапазон компенсації втрат у лінії — 5mR-100mR
- Запис даних — максимальне сховище: 7 Мб, максимальний час запису: 24 години
- Інше
- Автоматичне вимкнення та перехід у режим зниженого споживання енергії.
- Підтримка оновлення прошивки
- Підтримка користувацького калібрування
Розміри та вага:
- MDP-M01: 101.5x64x12mm, 133g
- MDP-P905: 107x66x13.6mm, 143g
Застосування:
- Тести та навчальні експерименти в науково-дослідній лабораторії.
- Обслуговування та ремонт мобільних телефонів, ноутбуків та іншої цифрової продукції.
- Джерело живлення з низькими пульсаціями для високоточних цифро-аналогових гібридних схем і аудіопристроїв Hi-Fi.
- Аварійне джерело живлення для моделей.
Комплектація:
- система живлення MDP-XP (1 цифровий монітор MDP-M01 + 1 цифрове джерело живлення MDP-P905)
- кабель 2,5 мм аудіо — мікро USB
- комплект вихідних дротів 4-мм типу «банан» — «крокодил»
- кабель для передавання даних (2,5 мм аудіо — USB Type-A)
- Інструкція користувача
Основні | |
---|---|
Країна виробник | Китай |
Захист від короткого замикання | Так |
Дистанційне управління | Так |
Захист від перевантаження | Так |
Тип блоку живлення | Імпульсний |
Користувацькі характеристики | |
Виробник | Miniware |
- Ціна: 5 460 ₴
